应用场景

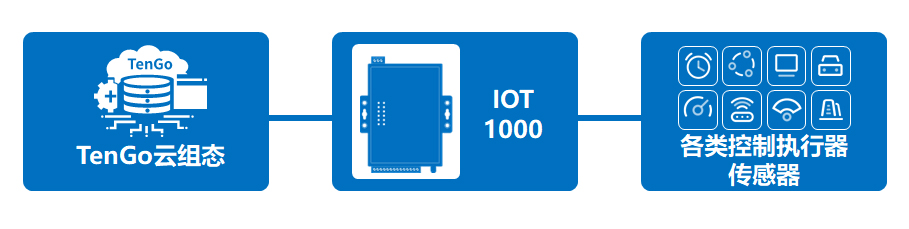

在传统现场上云改造场景中，物联网网关起到连接传感器和云平台的桥梁作用
细分场景：
性能参数
|
IOT 1000硬件参数 |
|
|
CPU |
4核A9,主频最高为1.4GHz |
|
内存 |
512MByte DDR3 高性能内存 |
|
存储 |
MLC eMMC 板载为8GByte eMMC |
|
网口 |
2个100M/10M以太网接口 支持AUTO MDI/MDIX 双级抗雷防护：
l支持GB/T 17626.5-2008标准中10/700uS测试的3级2KV防护
l±15kV Human Body Model
l±15kV IEC61000-4-2 Air Discharge
|
|
RS485接口 |
4个全隔离RS485接口（支持收发数据指示灯）RS485采用三级防护：
l支持GB/T 17626.5-2008标准中10/700uS测试的最高等级4KV防护
l±15kV Human Body Model
l±15kV IEC61000-4-2 Air Discharge
|
|
RS232接口 |
2个全隔离RS232接口(RS232接口与COM3、COM4 RS485为复用关系)：
l±15kV Human Body Model
l±15kV IEC61000-4-2 Air Discharge
|
|
电源接口 |
支持外接电源接口：标准5.08mm间距 3PIN端子接口 输入电压: 交流AC 9～24V 直流DC 9~36V 电源防护：
lGB/T 17626.5-2008标准4级(4KV)8/20uS雷击测试
l防反接保护
l过压保护
l抗脉冲群保护
l抗静电:
±15kV Human Body Model ±15kV IEC61000-4-2 Air Discharge |
|
TF卡接口 |
板载1个自弹TF卡座 支持TF卡扩展存储 |
|
USB HOST接口 |
板载1个USB HOST接口 支持扩展USB外设：
l对外提供5V 500mA电流输出能力
l支持输出过载保护功能
l对外输出电源支持可编程开关控制
l±6kV Human Body Model
l±8kV IEC61000-4-2 Air Discharge
|
|
RTC时钟 |
内部集成实时时钟,板载1个CR2032电池(可以使用3年) |
|
蜂鸣器 |
板载1个蜂鸣器,可用于警报或编程发出提示音 |
|
指示灯 |
1个电源指示灯,1个无线模块信号状态指示灯,2个系统可编程指示灯,8个COM1～COM4收发指示灯 |
|
Console UART 接口 |
Console UART对外接口为Type-C座,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护 |
|
FUN按键 |
可编程按键 默认用于更新文件系统与恢复出厂默认IP |
|
SIM卡插口 |
支持SIM卡类型为：标准SIM卡25mm*15mm（mini SIM卡） |
|
SMA天线接口 |
标准SMA母头接口，用于连接外置天线或者射频馈线 |
|
尺寸 |
129mm×116mm×29mm (L×W×H) 含挂耳 |
|
功耗 |
整机最大平均功耗≤6W,无线数据传输在极端情况下，瞬间峰值功耗可能会达到10W,用户提供的电源有效输出功率必须>10W |
|
整机重量 |
260g（不含天线） |
|
IOT 1000 4G全网通无线模块制式支持 |
|
|
移动 |
2G GSM GPRS |
|
3G TD-SCDMA |
|
|
4G TD-LTE |
|
|
联通 |
2G GSM GPRS |
|
3G WCDMA |
|
|
4G FDD-LTE |
|
|
电信 |
2G CDMA |
|
3G CDMA2000 |
|
|
4G FDD-LTE |
|
|
IOT 1000使用环境参数 |
|
|
工作温度 |
-40～85℃ |
|
储运温度 |
-40～85℃ |
|
工作相对湿度 |
20％～90％无凝露 |
|
储运相对湿度 |
15％～95％无凝露 |

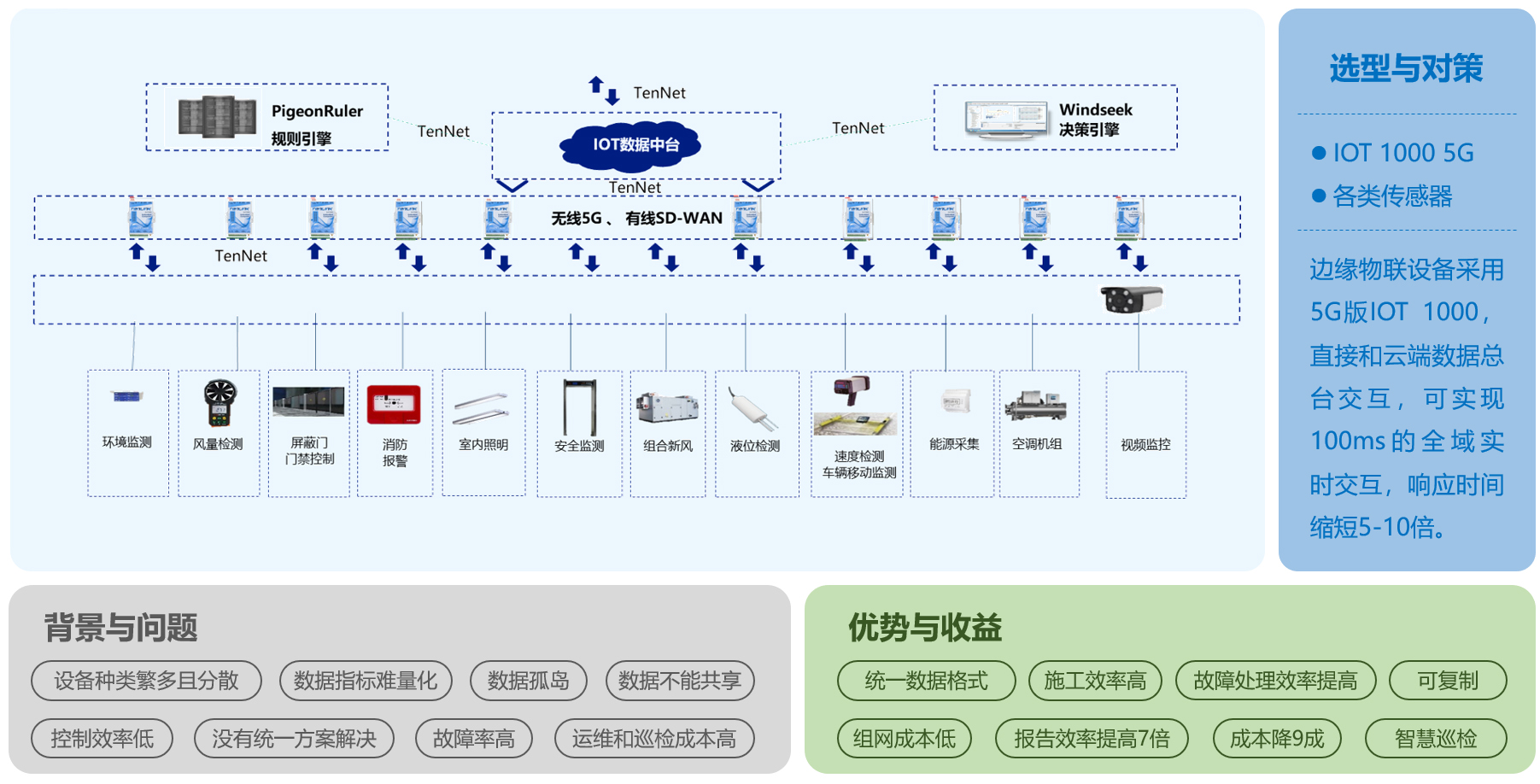

IOT 1000 应用案例-轨道交通环境监测

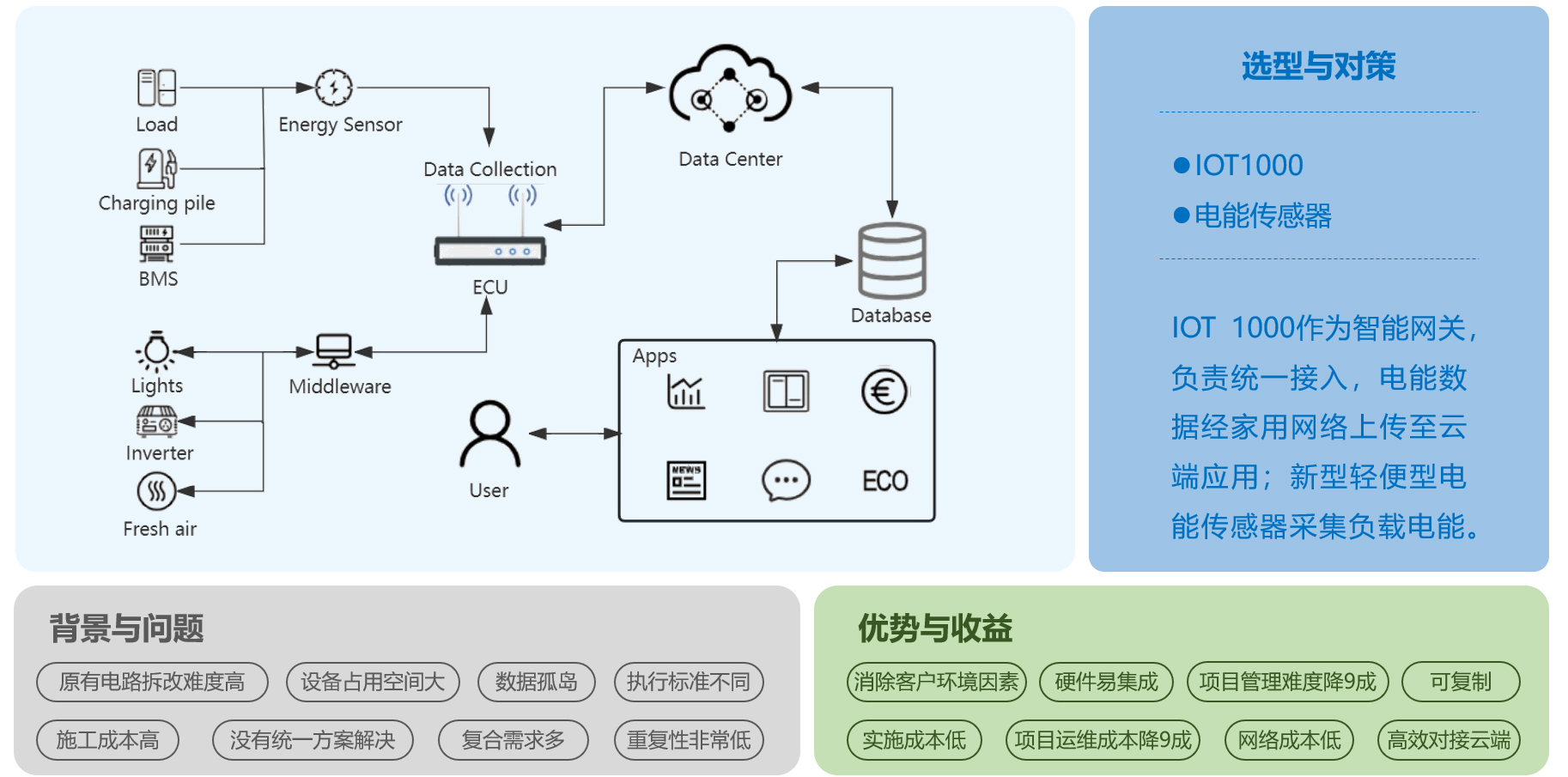

IOT 1000 应用案例-能耗管理类
