性能参数

上云PLC
TM1200北向支持4G/5G/以太/Wifi等多种方式接入广域网络，边云响应小于100ms，为实现跨地域集团化联合生产作业提供了现实基础。
广泛连接能力
TM1200具备Lora/Zigbee/星闪等无线IO扩展功能，TM1200出色的通讯功能突破了各类现场物联限制，也突破了PLC的应用领域，更加高效、低成本的采集各类传感数据，让万物互联成为可能。
TM1200有线连接能力也很突出，本体具备14路数字输入，10路数字输出，1路Modbus-RTU，最多可扩展7个模块，上限达到64路数字输出，112路数字/模拟输入。
高度兼容性
TM1200搭载了Codesys编程平台，这是一款开放的平台，支持多种硬件平台和设备，可以与不同厂家的PLC和工控设备进行集成和通信，兼容性很强。
简洁易用
TM1200支持多种编程工具，如结构化文本（ST）、功能块图（FBD）、连续函数图（CFC）、指令列表（IL）等。

处理能力
执行速度	0.2微秒/布尔指令
程序容量	330KB
RAM	128KB
断电保持容量	4KB
应用	主任务：1个任务，可配置为自由执行或循环任务 辅助任务：1个任务，可配置为定时器循环中断 中断任务：4个外部输入中断任务
电源特性
电源电压	85~264VAC 47~63Hz
扩      展
数字量	本体14路DI数字输入，本体10路 DO 数字输出
模拟量	1路Modbus-RTU master 1路MQTT 1路Modbus-TCP
扩展	可扩展7个模块 数字量输出最大64路，输入最大112路 模拟量输入最大112路
CPU	主频500MHz
扫描周期	≥10ms
内置通讯	以太网口*2（Modbus-TCP/MQTT） RS485
编程软件	Codesys
环境特征	防护等级：IP20 环境温度：0~55℃ 储存温度：-25~70℃ 相对湿度：5~95%（非冷凝）

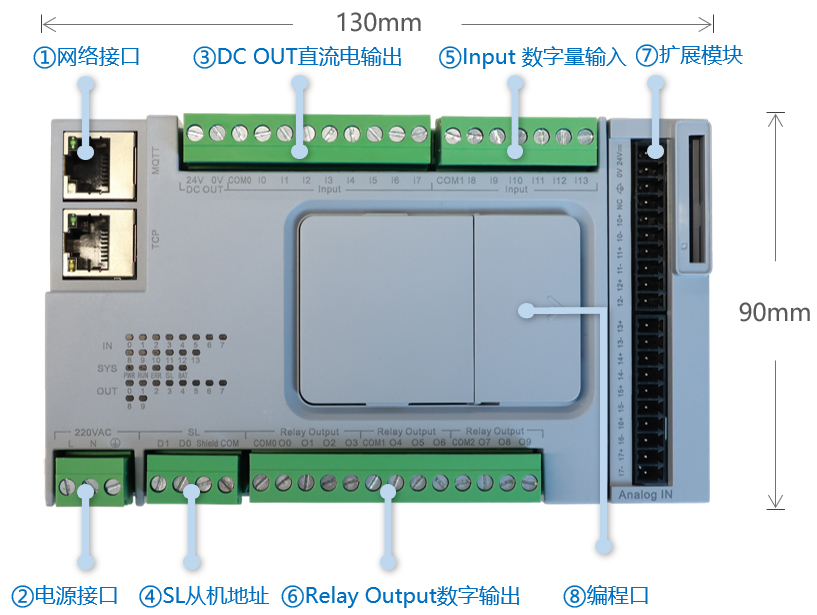

TM1200  产品说明

1\网络接口：TCP网口用于接以太网或者协议转换网关等，MQTT网口用于接广域网路由设备实现TM1200的直接上云。
2\220VAC：L接220V火线，N接220V零线。
3\DC OUT：左侧输出24V，右侧输出0V，可以临时用来给单个或少量的24V输出设备供电测试用，但是其功率不足以带动多个24V的输出设备，所以一般建议采用交流220V通过开关电源转换成直流的24V而不直接用TM1200自带的24V端口。
4\SL：D1接MODBUS设备的A，D0接MODBUS设备的B，Shield和COM一般不需接。
5\Input：一共分两组，COM0和COM1作为TM1200的输入公共端，只能接直流24V（常用接法）或0V，不允许接火线L和零线N，其余的I0~I13都是PLC的输入点，一般用于接开关、按钮或者开关量的传感器等输入设备。
6\Relay Output：一共有三组，COM0、COM1和COM2作为TM1200的输出公共端，可以接直流24V或0V，也可以接火线L和零线N，其余的O0~O9都是PLC的输出点，用于接被控输出设备。
7\扩展AI模块：如图所见，右侧可以插一个8路的AI（模拟量输入）模块，插上后需要按卡扣来固定，可以将模拟量输出的信号源或者传感器接到此AI模块中。
8\编程口：打开带有箭头的盖子，会露出一个Micro-USB的接口，将专用编程线的Micro-USB头插到TM1200的编程口，编程线的串口连接电脑，连接完成后根据串口号在Codesys上配置好网关，就可以将程序下载到TM1200中。

TM1200  应用案例-智慧农业

TM1200  应用案例-智慧水厂
