• UML系列超声波流量计

    适用范围:
    广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制

    产品优势:
    • 可做非接触式测量;
      无流动阻挠测量,无压力损失;
      可测量非导电性液体;
      量程比宽,用途广泛;
      多种功能主机,携带方便

    在线咨询客服 产品资料下载

产品概述

产品概述

UML系列超声波流量计利用了低电压,多脉冲时差原理,采用高准确度和超稳定的双平衡信号查分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间,根据时差计算出流速。具有稳定性好、零点漂移小、测量准确度高,量程比宽抗干扰性强等特点。 当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化成正比于液体的流速,零流量时,两个传感器发射和接受声波所需的时间相同(可实际测量零流量的技术);介质流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式: V=MD/sin2θ*ΔT/Tup*Tdown V:介质流速 θ:声速与液体流动方向的夹角 M:声束在液体的直线传播次数 D:管道内径 Tup:声束在正上方的传播时间 Tdown:声束在逆方向上的传播时间 ΔT:Tup-Tdown

360°体验

产品特点

产品特点

  • 可做非接触式测量
  • 无流动阻挠测量,无压力损失
  • 采用全密封换能器,保证了流量测量的准确度和稳定度
  • 可测量非导电性液体
  • 量程比宽,用途广泛
  • 多种功能主机,携带方便

技术参数

技术参数

产品图片

仪表型号

UML-2000P

UML-2

UML-3

UML-4

主机规格

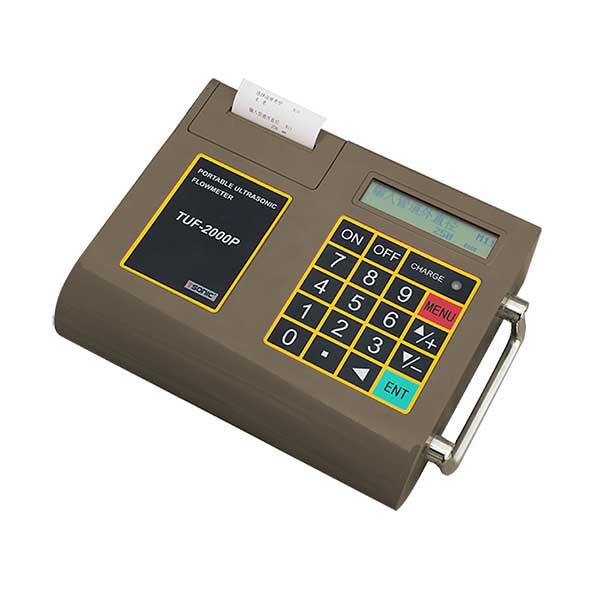

便携式

手持式

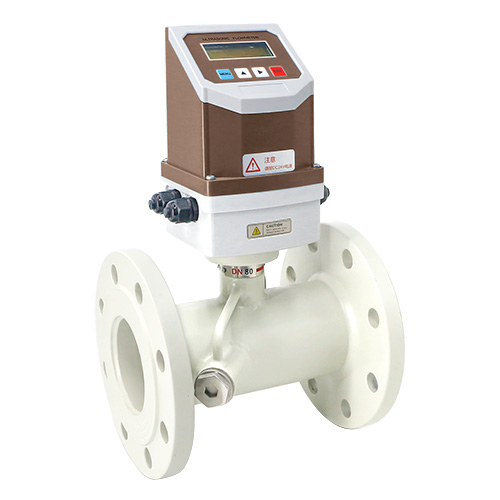

固定一体式

固定分体式

信号输出

4~20mA

4~20mA

供电电源

220VAC、锂电池

锂电池

220VAC或+24VDC

220VAC或+24VDC

准确度等级

1.0

1.0

1.0

1.0

显示器

标配

标配

标配

标配

累计器

正、负、净累计器

正、负、净累计器

正、负、净累计器

正、负、净累计器

中英文菜单

测量单位

多种可选

多种可选

多种可选

多种可选

打印功能

标配

通讯接口

可选RS232

可选RS485

可选RS485

选配传感器

外贴式/插入式

外贴式/插入式

外贴式/插入式/管段式

外贴式/插入式/管段式

低流速

0.2m/s

0.2m/s

0.2m/s

0.2m/s

高流速

32m/s

32m/s

32m/s

32m/s

公称通径(mm)

DN15~DN1000

DN15~DN1000

DN15~DN1000

DN15~DN1000

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃

-30℃~60℃


流量范围

-

产品选型

-
